YB1-12型預裝式變電站
概述
YB1-12型高壓/低壓預裝式變電站適用于10KV系統環網和放射式電網供電的終端配電。替代專用變配電室，具有占地面積小，環保，美觀大方，安裝移動方便。廣泛應用于城市、道路、公園、礦山等戶外場所。

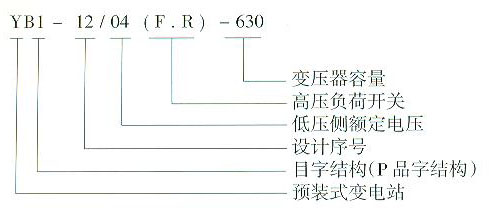

型號規格
適用條件
- 海拔不超過2500米
- 日均相對濕度不超過95%
- 抗震能力8度
- 環境溫度40℃-25℃
- 月均相對濕度不超過90%
- 無劇烈震動、腐蝕、火災、爆炸危險的場所。
| 項目 | 高壓單元 | 變壓器 | 低壓單元 | 箱體 |
| 額定容量 | 30-1250KV/A | |||
| 額定電壓 | 12（6.3）KV | 0.4KV | ||
| 額定電流 | 630、1250A | 100-2500A | ||
| 額定頻率 | 50/60HZ | |||
| 額定熱穩定電流 | 20KA/3S 25KA/2S | |||
| 額定動穩定電流 | 63KA | 30-60KV | ||
| 絕緣水平 | 42KV/1min | 2KV/1min | ||
| 箱體結構 | 目字或品字 | |||
| 防護等級 | IP3X | IP2X | IP4X | |
| 使用壽命 | 超過30年 | |||
本文由橋架生產廠家鎮江華中電器有限公司于2011.12.31整理發布。
